Uffici/showroom a Milano

Impianto di climatizzazione a pannelli radianti, fancoil, unità di trattamento aria e recuperatori di calore tramite centrale termofrigorifera monoblocco realizzata su misura in copertura

Schema funzionale e costruttivo macchine

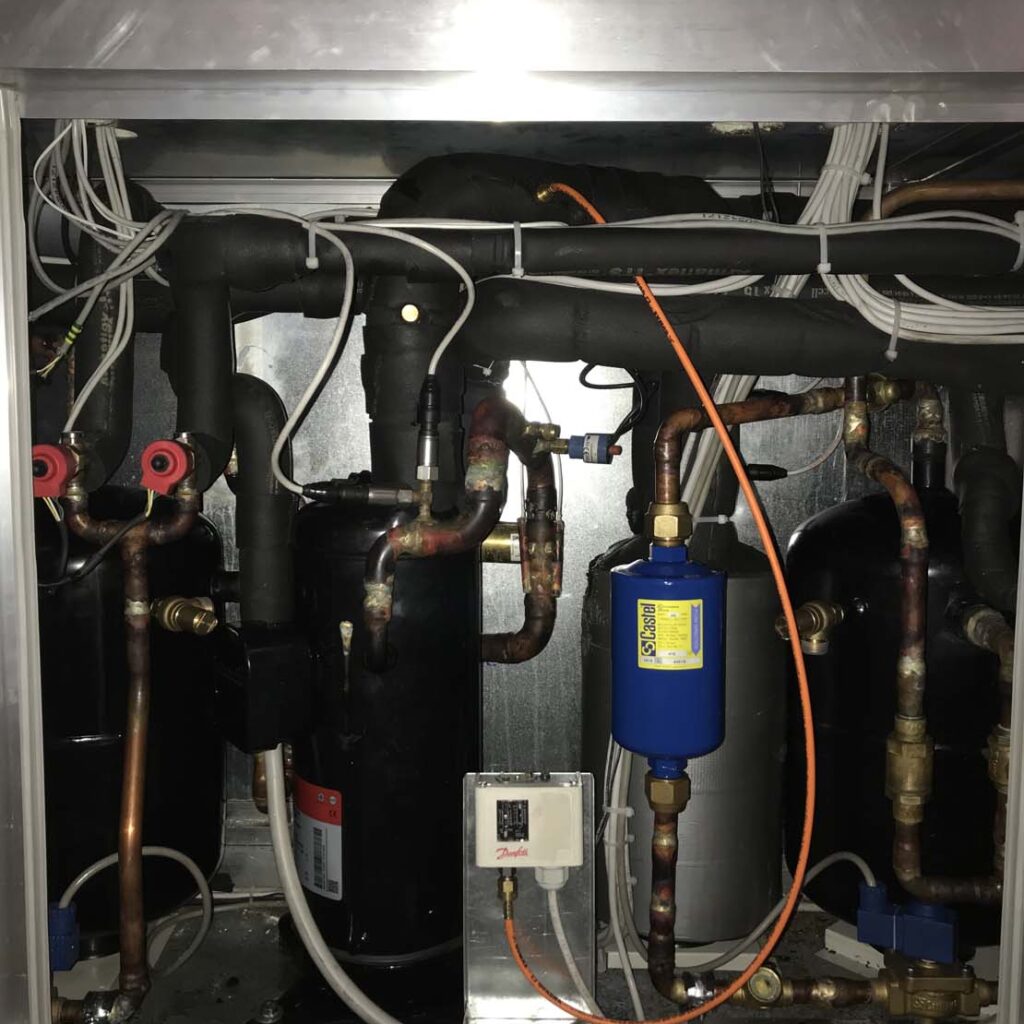

Centrale termofrigorifera CTFINV 24-2-E-CEH+C+GP

Centrale termofrigorifera monoblocco per la produzione di acqua per riscaldamento/refrigerazione e acqua calda sanitaria composta da un refrigeratore d’acqua a 2 compressori (1 on-off + 1 inverter) su circuiti indipendenti, da una caldaia a condensazione da 100 kW, da un modulo idronico per la produzione di acqua calda sanitaria con ricircolo e da un modulo idronico per la distribuzione dell’acqua tecnica diretta e miscelata.

Schema elettrico

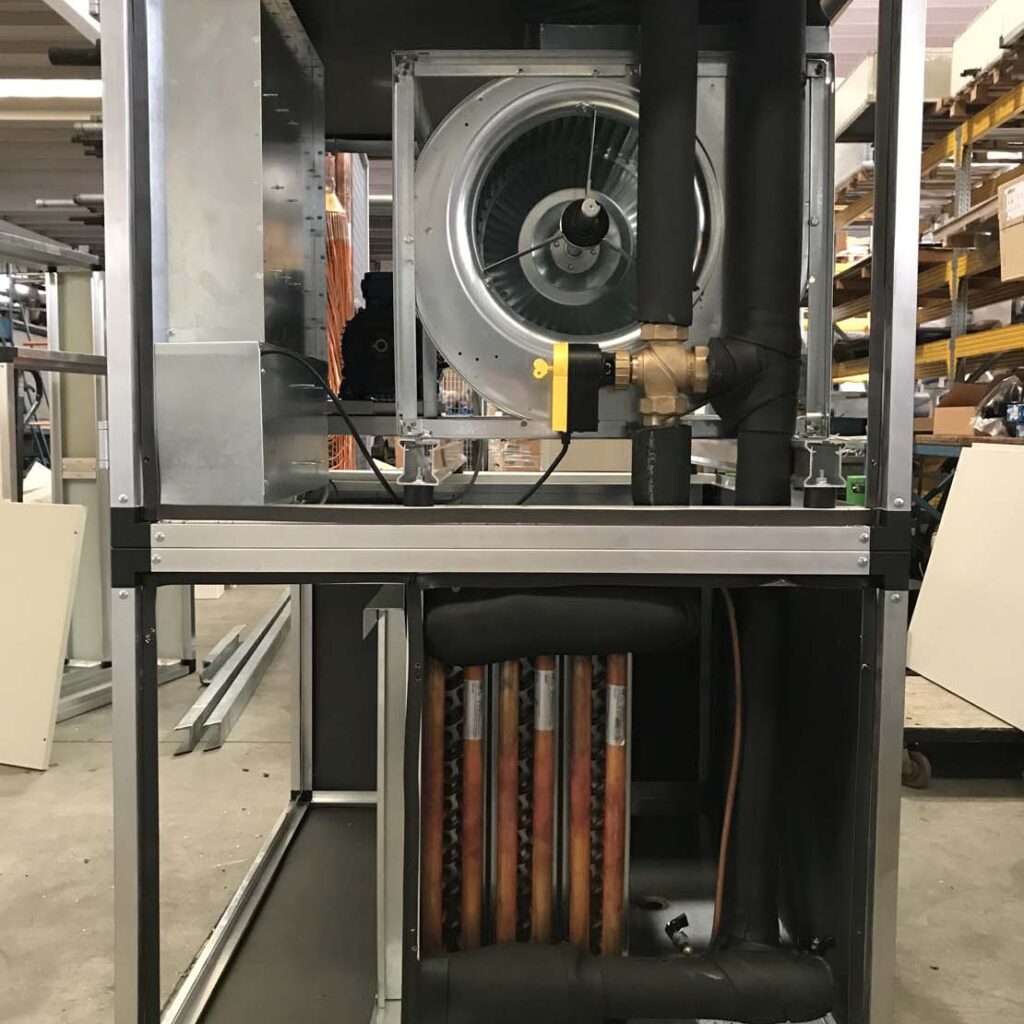

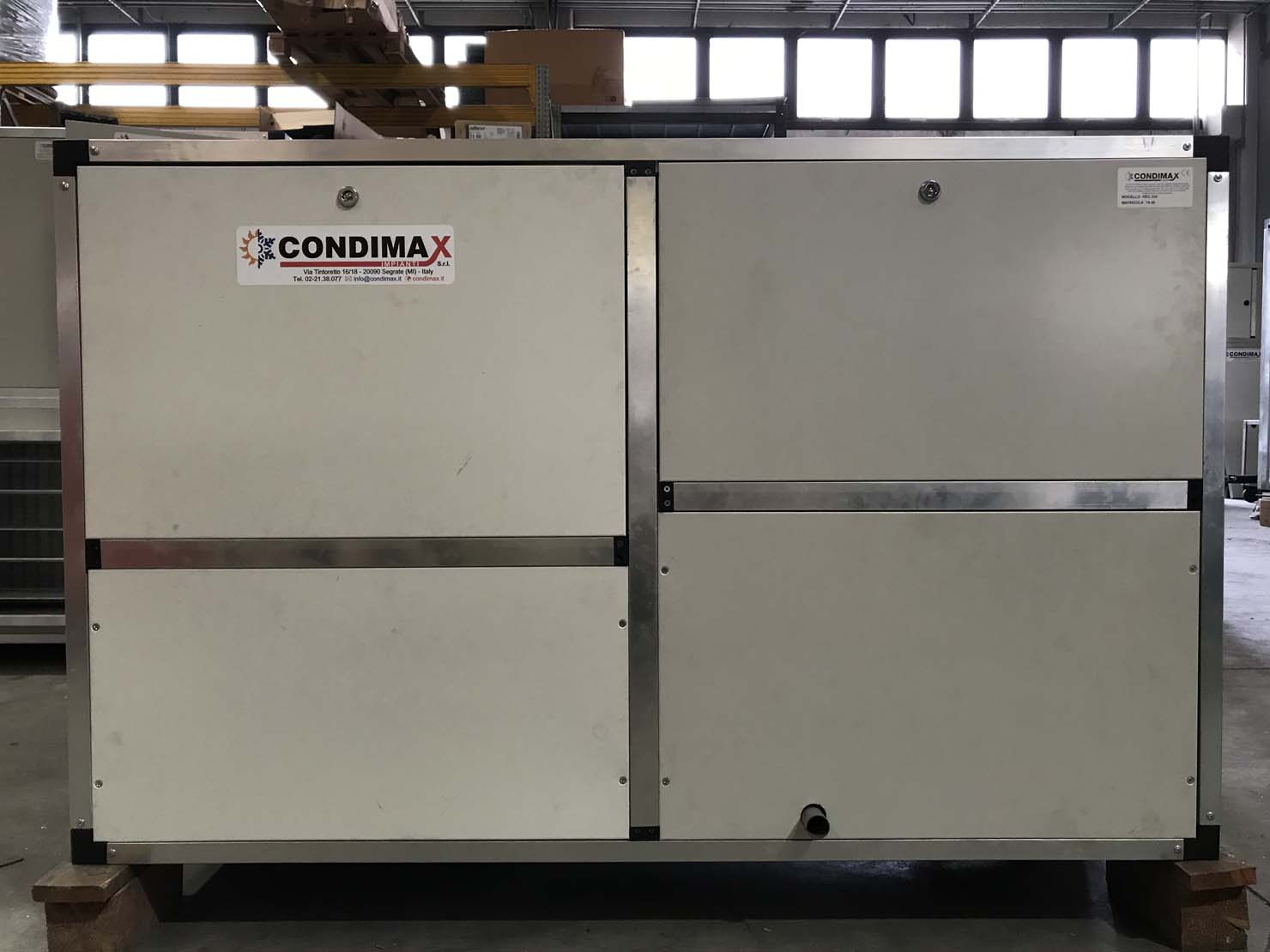

Unità di trattamento aria con recuperatore di calore esterno TRV 25-40/6/VC1 + REC 200

Unità di trattamento aria in versione armadio a tutt’aria esterna con batteria ad acqua e ventilatore a trasmissione con inverter ad alte prestazioni; recuperatore di calore in versione verticale con ventilatore plug fan, scambiatore di calore controcorrente ad alta efficienza con bypass motorizzato e tecnologia free cooling. Realizzata in 2 pezzi per esigenze di spazio.

Schema elettrico

Recuperatore di calore REC-200+B

Recuperatore di calore in versione verticale da esterno con batteria ad acqua, ventilatori plug fan brushless ad alte prestazioni, scambiatore di calore controcorrente ad alta efficienza con bypass motorizzato e tecnologia free cooling.

Schema elettrico
